NS-107环氧封缝胶
一、产品特性：
1、改性环氧类膏状物，初始粘结力强；
2、可常温固化，固化速度快；
3、固化后粘结强度高、硬度好；
4、固化后耐酸碱性能好，防潮防水、防油防尘性能佳，耐湿热和大气老化；
5、固化物具有良好的抗张、耐压和粘结强度；
6、建议在5℃以上环境温度下施工。
二、适用范围：
1、高铁、隧道、桥梁露筋、蜂窝、麻面缺陷修复及找平；
2、混凝土结构细微裂缝封闭；
3、混凝土结构裂缝灌浆修补配合使用，封闭裂缝及粘结底座；
4、可用于非重要结构部位的钢筋植入固定；
5、进行包钢施工作业时，封闭钢板周围；
三、性能指标：
按照GB50728-2011之规定，混凝土封缝胶安全性能鉴定的检验项目及合格指标，应符合以混凝土为基材粘贴纤维复合材料的B级胶的规定；
性能项目 | 性能指标 | 性能项目 | 性能指标 | |||
材料性能 | 抗拉强度 | ≥30MPa | 粘结能力 | 钢对钢拉伸抗剪强度 | 标准值 | ≥10MPa |
受拉弹性模量 | ≥1500MPa | 平均值 | ≥12MPa | |||
伸长率 | ≥1.5% | 钢对钢粘结抗拉强度 | ≥32MPa | |||
抗压强度 | ≥70MPa | 钢对钢T冲击剥离强度 | ≤35mm | |||
抗弯强度 | ≥40MPa，且不得呈碎裂状破坏 | 钢对C45混凝土正拉粘结强度 | ≥2.5MPa，且为混凝土内聚破坏 | |||
热变形温度（使用0.45MPa弯曲应力的B法） | ≥60℃ | 不挥发物含量（105±2℃，180±5min） | ≥99% | |||
四、施工方法：
1、清理基层表面浮灰、浮渣及松散层等污物，不建议水洗，若使用高压水枪冲洗，必须等待施工基面完全干燥方可施工；
2、按照推荐比例A2:B1进行材料调配，对于大面积基面修复或找平，水平面施工单次批刮厚度不应超过5mm，垂直面施工单次批刮厚度不可超过3mm，厚度较大的可分多次批刮完成，每次批刮需等上道施工作业面初凝方可进行下道施工；

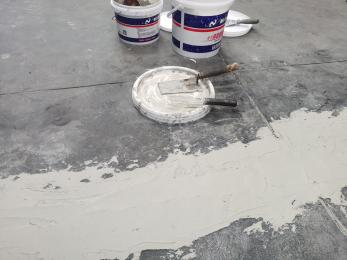

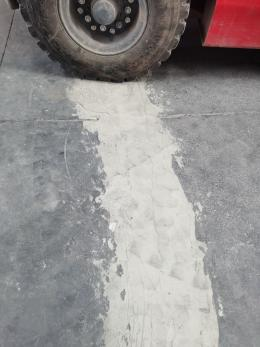

3、对于较小的混凝土裂缝，使用灰刀进行反复批刮，然后沿裂缝均匀涂刮一层厚度2-3mm，宽度3-5cm的涂层；

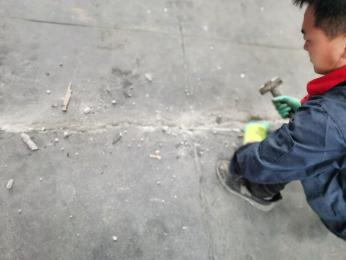

4、对于较大的混凝土构件中较深的裂缝，可沿裂缝凿”V”形槽，使用封缝胶进行有效封堵；

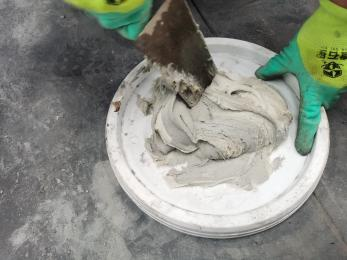

5、封缝胶在使用过程中，需要按需调配并搅拌均匀，要在可操作时间内用完，常温23℃可操作时间30min，注意防止漏涂及密封不严。
五、产品包装：
封缝胶使用塑料桶包装，A:B=2:1：
A组：10kg/桶
B组：5kg/桶
六、注意事项：
1、本品应存放于干燥、通风、远离火源处，不宜倒置、暴晒、雨淋，并不得与尖锐东西碰撞；
2、使用本品前应注意佩戴手套，若不慎粘于皮肤上，应用丙酮或酒精清洗，若不慎溅入眼睛，先用大量清水冲洗并立即就医。
3、保持施工基面干燥，避免潮湿下施工；
4、配胶前应预先对混凝土表面进行处理；
上一篇：NS-103改性环氧树脂
下一篇：NS -03高渗透改性环氧树脂
