一、产品简介：

NS-M26多功能钨钢注浆机用于结构单液高压化学灌浆使用的专业机种，有超高压力，施工快速。结构设计科学简易，不需特殊训练即可维修，其利用机械的动力，可瞬间提升工作压力，将液体的止水剂可有效灌注至0.1mm的细微裂缝中，施工效率较传统技术快三倍以上，防水止漏效果更为持久有效。是建筑工程、地下工程、水利工程、环保工程、市政、地铁、隧道、涵洞工程止渗堵漏施工、裂缝补强的设备，是专业止水施工者的选择。

二、产品特性：

1、高效：设备功率4200W，上压快，流量大，能快速将注浆材料灌注到目标位置，工艺先进、省时省力、效率高。

2、压力持续：能持续保持高压，使浆液可有效将砼结构内微隙、微缝、微孔、毛细填充堵塞，确保注浆效果。

3、结构无损：对砼裂缝可直接安装注浆嘴进行注浆，不剔槽，不埋管，不会对结构体造成损伤。

4、带水堵漏：对各种缝隙渗漏、蜂巢渗漏、地下涌水，能直接带水注浆堵漏，浆液可有效注到裂缝深处。

5、多功能：具备堵漏注浆、固结注浆、裂缝补强注浆等多种功能，一机多用。

6、耐用：采用钨钢泵浦，在最高压力 70Mpa 时，机身零件也不变形，保养简单、维修方便、坚固耐用、清洗方便。

三、适用范围：

1、防水堵漏：在地下室、屋面、卫生间等防水工程中，高压注浆机可将聚氨酯等防水堵漏材料注入混凝土或砖石结构的孔隙和裂缝中，形成密封防水层，有效防止水的渗漏。

2、结构加固：用于混凝土结构的裂缝修补和加固，如桥梁、建筑物的梁、柱、板等结构出现裂缝时，可通过高压注浆机将材料注入裂缝中，提高结构的整体性和承载能力。

3、衬砌防水：在地铁隧道衬砌施工过程中，通过高压注浆机对衬砌背后进行注浆，填充衬砌与围岩之间的空隙，形成防水密封层，防止地下水渗入隧道内部，保证隧道的防水性能。

4、隧道堵漏：当隧道出现渗漏水现象时，高压注浆机可将水泥浆、环氧树脂、聚氨酯等注浆材料注入渗漏部位，快速封堵漏水通道，达到止水的目的

四、施工方法：

1、寻找裂缝：对于潮湿基层，先清扫明水，待基层全部清理干净、表面稍干时，仔细寻找裂缝，并清洗漏水裂缝处的污痕迹或结晶污垢，用色笔或粉笔沿裂缝作好记号；对于干燥基层，清理后可用气泵或吹风机吹除表面灰尘。

2、钻孔：按混凝土结构厚度，距离裂缝约150-350mm,沿裂缝方向两侧交叉钻孔。孔距应按现场实际情况而定，以两孔注浆后浆液在裂缝处能交汇为原则，一般刚开始时孔距宜为200mm；孔与裂缝断面应按配套的注浆嘴直径而定，一般采用为14mm钻头。孔与裂缝断面应成45度~60度交叉，并交叉在底板中的1/3范围。

3、埋设注浆嘴：注浆嘴为配套部件，是浆液注入裂缝内的连接件。埋设时将橡胶部分塞入已钻好的孔内，然后将注浆嘴前部六方处用工具紧固，并尽可能使注浆嘴的橡胶部分及孔壁干燥，否则在紧固时容易引起打滑。

4、灌注浆液应从第一格注浆嘴开始（结构立面由下往上灌注），当浆液从裂缝处冒出，应立即停止，移入第二格继续灌注，依次向前进行。在灌注过程中，如果浆液已满相邻注浆嘴位置，可以跳开不注；如注浆后发现裂缝两端仍有裂缝延伸，或有裂缝与其交叉，应该在该位置补孔，重新注浆。这样，整条裂缝的第一欠注浆才算结束。

5、为使裂缝完全灌满浆液，应进行二次注浆。第二交灌注应与每一次间隔一段时间，但必须在浆液凝固前完成。如二次灌注后，浆液仍未灌满，应在该位置重新钻孔注浆。

6、当一个注浆嘴在灌注较长时间后（约5分钟后），浆液仍未从裂缝内冒出，应停止灌注，间隔一段时间进行，如未灌满，应检查钻孔是否与裂缝交叉、底板是否因有孔洞造成跑浆等情况，等查明原因后再进行。

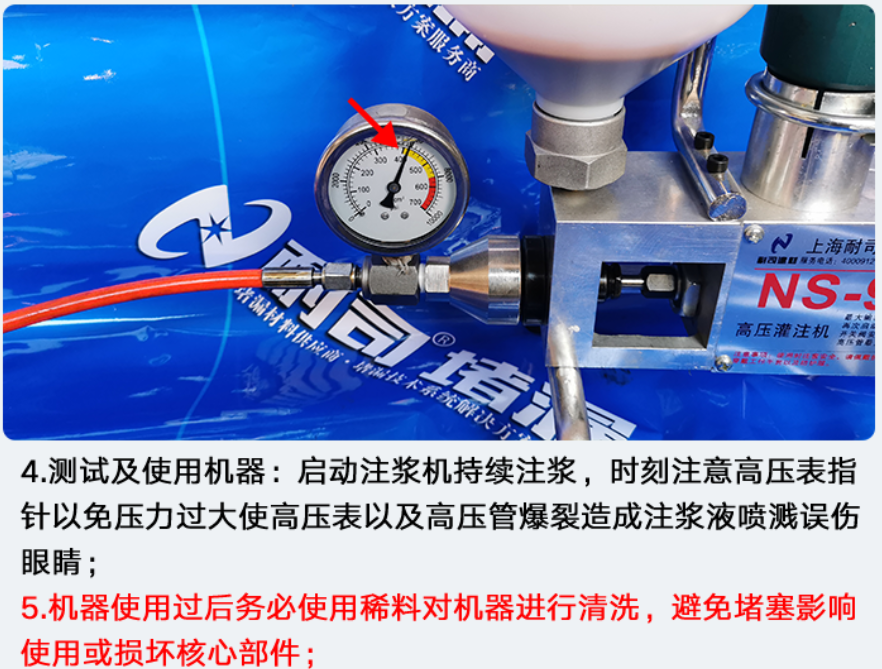

7、灌注时应严密注视灌注机的工作压力表，如超过额定压力（500公斤以上）。应停机待压力表针回零后再进行。如压力仍居高不下，应重新钻孔，并确认钻孔与裂缝完全交叉时再注浆。

8、堵塞注浆嘴，如裂缝和钻孔内没有水，待浆液灌注完成后，应从原注浆嘴向裂缝处补注清水（冬季或环境温度较低时应补注30c以上的清水）。

9、工作时应穿戴好防护器具如手套、护日镜、如不慎溅入眼睛，应立即送医院。

五、清理及设备维护

1、待浆液凝固后，施工面固化浆液应及时清理干净，清除注浆嘴后用水不漏抹平。

2、灌注机连续使用最多不超过4小时，如中途停止工作超过30分钟，应及时清洗机械，清洗结束后加注润滑油。

灌注机使用前应经常检查（齿轮箱应定期加注黄油），发现异常，立即予以检修，以防施工时发生故障。

六、故障排除

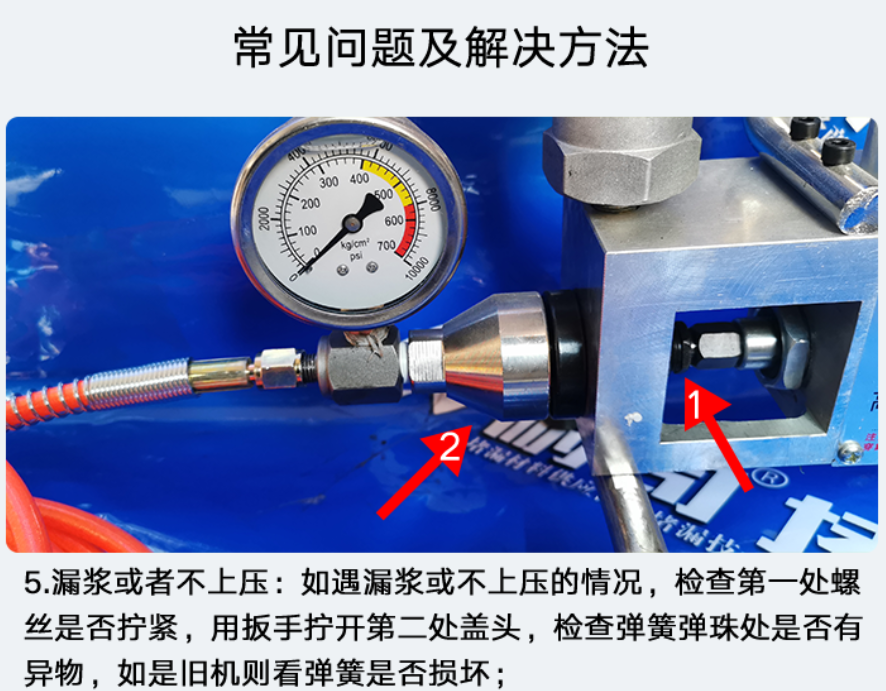

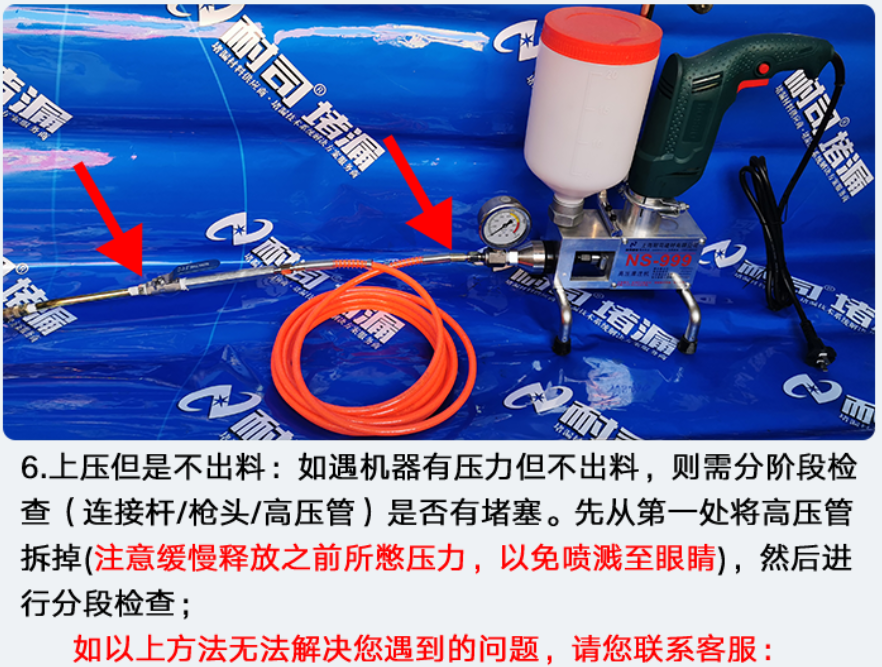

1、如机器无压力或不出浆时，先检查高压灌注枪前端牛油头内的密封垫是否变形。如已变形，需换新的密封垫（因机器工作压力大，密封垫需经常更换）。

2、牛油头内密封垫如没有问题，检查高压管与压力表下面的三通联接端口是否有污物堵塞，清理干净即可。

3、前两项检查结束后，机器仍无压力或不出浆，请将压力表下的三通拧下，将泵浦内的弹簧和钢珠取出清洗，同时清洗泵浦腔内污物。清洗结束后按钢珠→弹簧→三通顺序装回即可。

4、各部件联接处如有漏浆，请用生料带缠紧后重新锁紧联接。

5、料桶下机器主体活塞处主轴与主轴螺帽内有铁弗龙垫圈，此处功用在于防漏。如出现漏浆，请调整主轴既可止漏。
